PCBA電路板中電容的三大作用介紹，儲能，濾波，耦合。

1.儲能

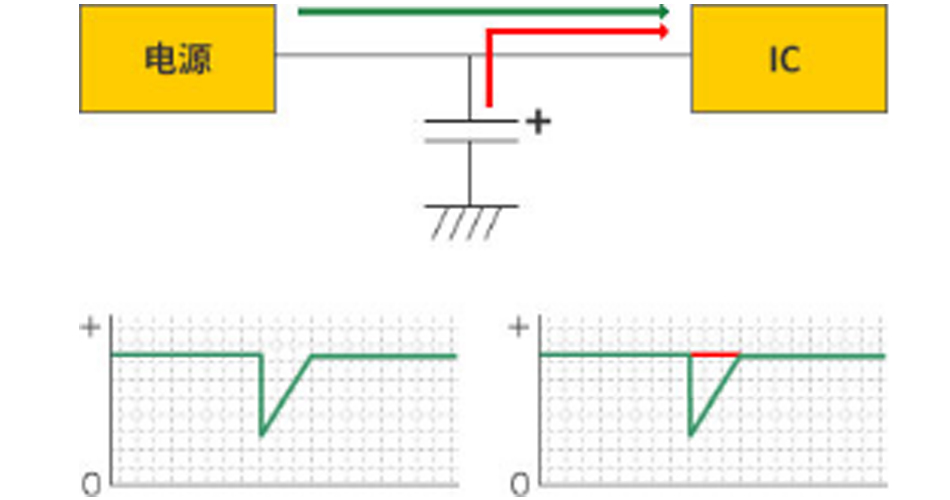

電容用來儲能是非常常見的，一般用在電源上，如下圖所示。

如果在電源IC的輸出電沒有增加大電容儲能時，當IC需要消耗電流，前級的電源芯片和IC由于距離較遠，通常不會很快的響應，因此導致IC的電壓會下降，使其無法正常工作。所以在芯片管腳處增加電容儲能，用來快速給IC提供能量，可以防止電壓跌落。

在實際的應用中，電源IC的輸出功率是5V1A，負載正常工作時功率為5V0.5A，但是負載存在瞬時功率最大為5V2A，持續時間ms級別，如果單獨使用電源IC給負載提供能量，那么在輔助瞬時電流需要2A的時候，很明顯前級的電源無法提供，這個時候我們就會在負載的前級并聯多個大電容，使其在高功率時提供后級的負載電流。

2.濾波

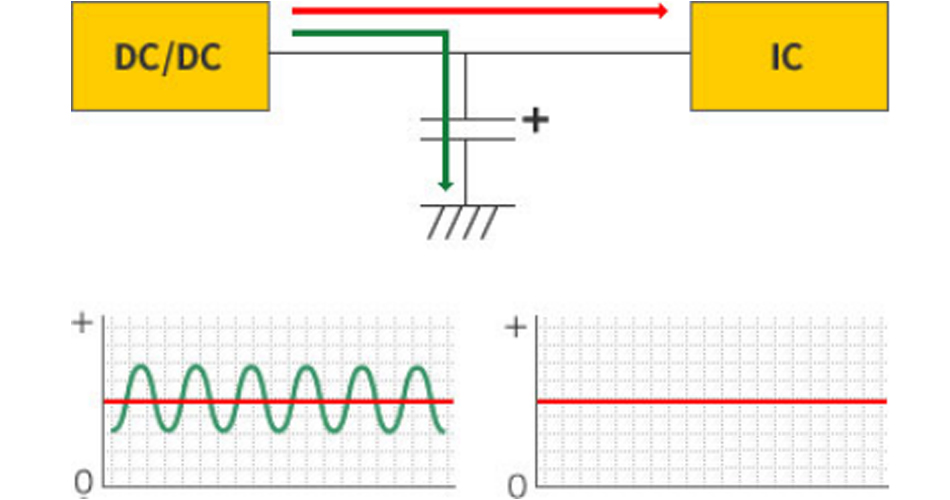

電容用來濾波是利用電容電壓無法突變的特性，而且對于高頻信號，電容的阻抗低，可以將信號線上的噪聲信號進行旁路，從而達到濾波的作用，原理如下圖所示

當然，電容在濾波的時候，一般會搭配電阻或者電感使用，形成RC或者LC濾波電路，這樣的效果會更好。

3.耦合

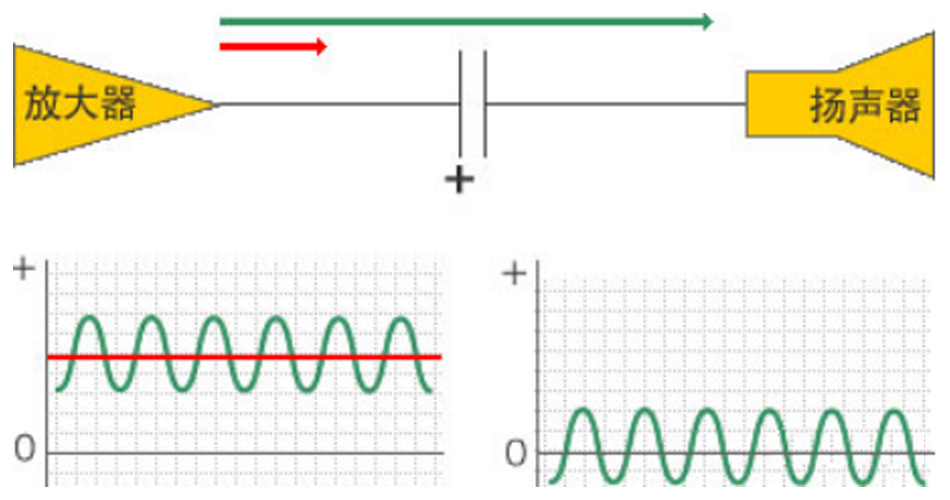

電容的基本特性是隔直通交，將帶有直流偏置的交流信號通過耦合電容時，直流偏置因為無法通過電容，導致交流信號的偏置變?yōu)?，如下圖所示。

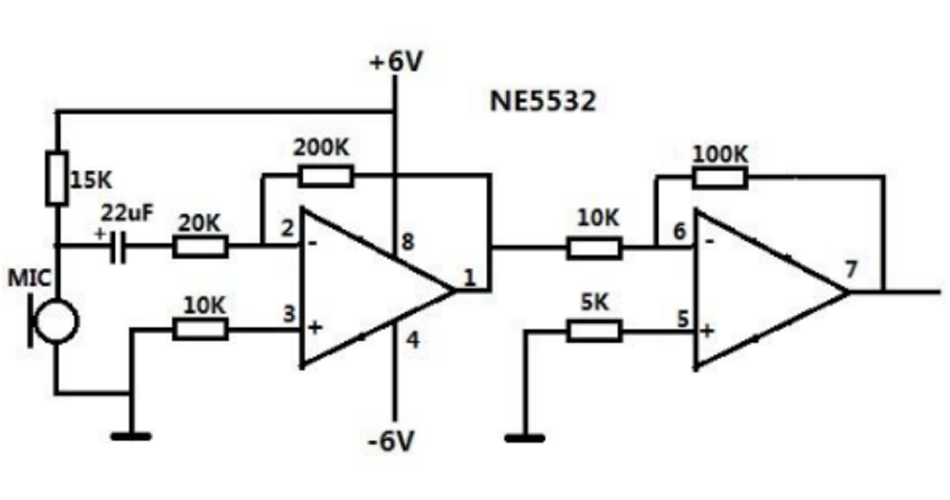

電容用作耦合作用經常用在音頻電路中。如下圖所示。

MIC正常工作需要直流電壓，電阻15K即是為了保證MIC能正常工作提供電流作用，在MIC上增加耦合電容22uF，就是為了消除MIC輸出交流信號中帶有的直流信號，這樣就能可以使交流信號進入到放大器中充分利用正負電源的特性。如果信號存在直流偏置，那么信號就只剩下一半的動態性能。
